實驗室通風系統工程 |Laboratory Ventilation System Engineering
實驗室是一個特殊的場所，大多數會產生各種不同的有毒有害的氣霧。為了保證實驗人員的安全與健康，實驗室通風系統就是構建與貫穿整個實驗室的核心部分之一。通風系統是否科學、合理、安全、有效直接對實驗人員的身心健康、實驗設備的運行維護以及實驗操作的成功與否等各方面都會產生重要的影響。
一套完善的實驗室通風系統，要求：安全有效、通風效果好、噪音低、操作簡便、節能、室內壓力及溫濕度能保證實驗人員的舒適度，體現人文關懷，激發更多創造力。 |
一、規劃建設通風系統的目的 | Safe
提供安全、舒適的工作環境，減少人員暴露在危險空氣下的可能。

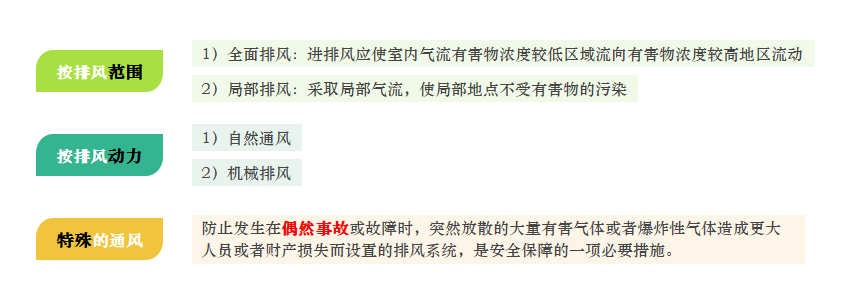

二、通風系統的分類 | Classification

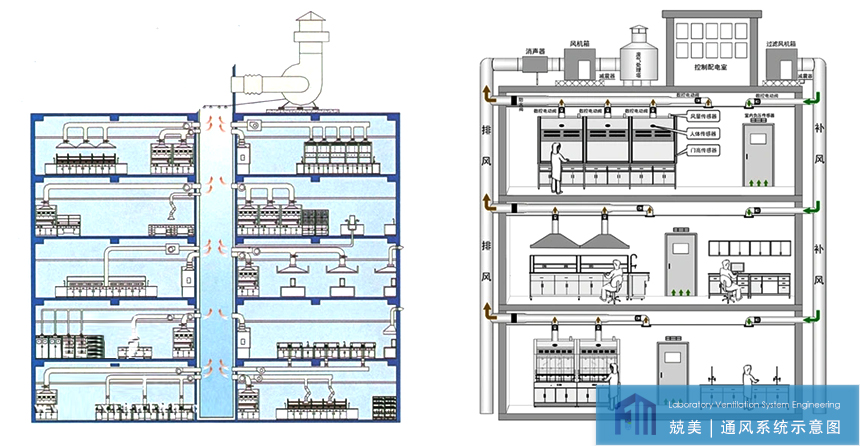

三、通風系統的組成 | Component

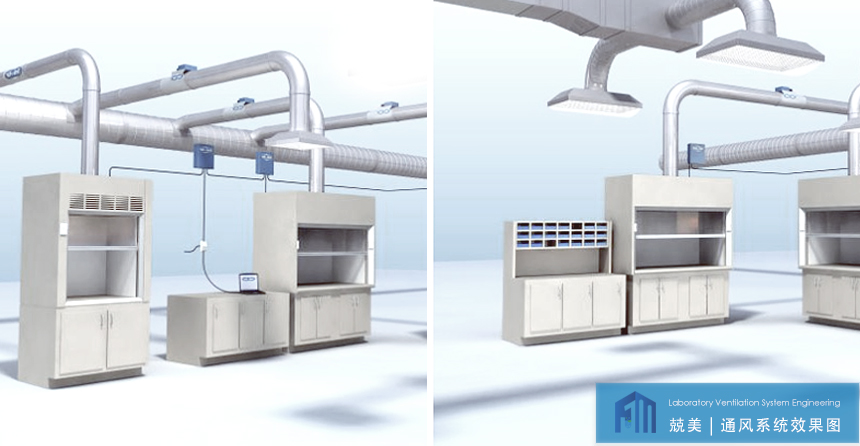

1) 通風設備（通風柜、原子吸收罩、萬向抽氣罩、散流器等）――可點擊下列圖片，進入具體的產品頁面查看
2) 通風管道
3 消聲器
4) 風機
5) 控制系統
四、通風系統中噪聲的控制 | Noise Control

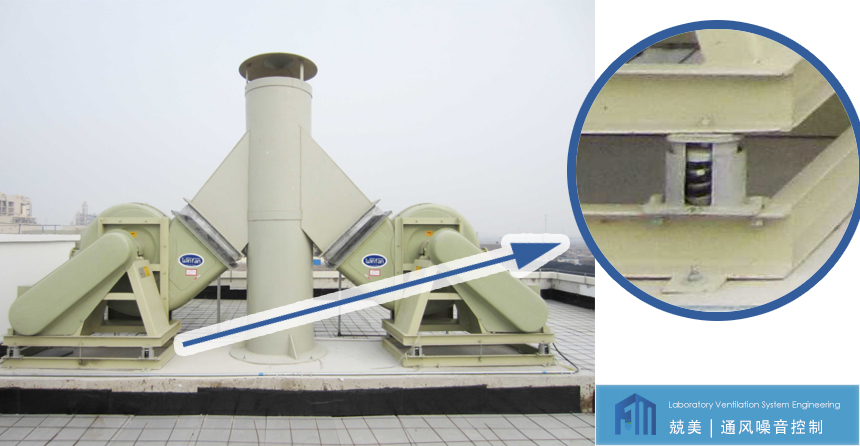

1) 減震設計
2) 加裝消聲器
五、通風系統的技術參數 | Technical Parameter
1) 實驗室通風換氣：8~15次/h
2) 支管內風速：6~8m/s，干管內風速：8~12m/s
3) 室外噪音＜70dB，室內噪音＜55dB
六、通風系統依據標準 | Chinese National Standard
1) GBJ19-87-2003 采暖通風與空氣調節設計規范
2) GBJ304-2002 通風與空調工程質量檢驗評定標準
3) GB50194-2002 建筑工程施工現場供用電安全規范
4) JBJ29-2002 壓縮機、風機、泵安裝工程施工及驗收規范
5) GB50254-96 電氣裝置安裝工程低壓電器施工及驗收規范
6) GB16297-1996 大氣污染物綜合排放標準
7) GB3095-1996 環境空氣質量標準
8) GB3096-93 城市區域環境噪聲標準
9) GB50016-2006 建筑設計防火規范
10) GB50189-2005 公共建筑節能設計標準
11) JGJ/T16-92 民用建筑電氣設計規范
12) GB 5004-95 低壓配電設計規范
七、兢美 通風系統設計流程（部分） | JINGMEI
1、概念設計階段
與客戶溝通實驗室規劃建設的總體目標
實驗室的結構和面積
辦公區與實驗區的位置
綜合考量實驗室其他系統工程
估算工程預算
2、大綱設計階段
確定實驗室工作人數
實驗室工作流程
實驗室功能與數量
實驗室模塊尺寸
實驗室的空間標準
實驗室的環境要求

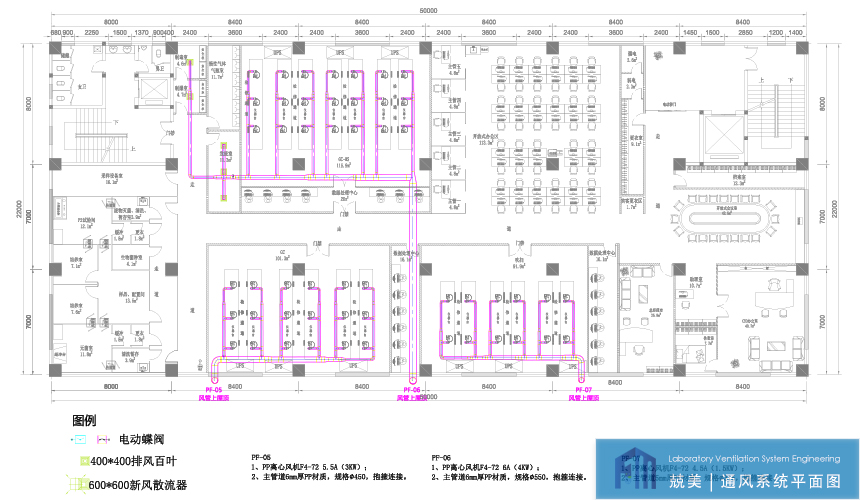

實驗室的平面布局（包括實驗室通風系統平面布局圖）
3、細節設計階段
規劃細節
實驗室家具與配件
實驗室儀器設備
完整的通風系統設計施工圖紙
更新報價單
4、因?yàn)閷?shí)驗建筑內各種共用設施管道很多，所以通風系統工程管網的布置原則是保證安全，方便安裝、檢修、改裝和增添，盡量使管道短、直、整潔美觀。
